Sensor de presença como funciona é a pergunta que separa uma instalação decorativa de um sistema de alarme que realmente detecta um intruso: dentro da caixinha branca, um cristal piroelétrico, uma lente segmentada e um circuito comparador trabalham juntos, em milissegundos, antes de qualquer sinal chegar ao painel. Este guia entra no mecanismo — não no “por que instalar”, já coberto no nosso guia sobre sensor de presença para alarme, mas no “como”, peça por peça, do fóton infravermelho ao contato elétrico que avisa a central.
Quem já trocou um sensor achando que “estava com defeito” e viu o problema continuar sabe do que se trata: na maioria das vezes, o componente está fisicamente perfeito — o que falha é o ajuste entre lente, ângulo e circuito de comparação. Entender essa engenharia é o que permite diagnosticar (ou prevenir) o problema, em vez de só trocar peça.
Quer um sistema com sensores calibrados corretamente para o seu imóvel, sem retrabalho e com resposta real?
Conheça o alarme monitorado Osasco e fale com quem projeta cada zona antes de instalar.
Sensor de Presença Como Funciona por Dentro: A Anatomia do Sensor PIR
Sensor de presença como funciona, na engenharia, começa no elemento piroelétrico: um cristal cerâmico que gera uma pequena carga elétrica na superfície sempre que a temperatura incidente sobre ele muda. Em equilíbrio térmico, essa carga é neutralizada por íons do ar e nenhum sinal é gerado — é só quando a radiação infravermelha de um corpo quente atinge o cristal, alterando sua temperatura, que o equilíbrio se rompe e surge um sinal elétrico mensurável (PMC — National Center for Biotechnology Information, Research on the Multiple Factors Influencing Human Identification Based on Pyroelectric Infrared Sensors, 2018).
O corpo humano emite a maior parte da sua energia radiante numa faixa de comprimento de onda entre 8 e 12 micrômetros, e o elemento piroelétrico do sensor é fabricado para responder justamente à janela de 8 a 14 micrômetros — larga o suficiente para captar essa emissão com folga (PMC, 2018). Fora dessa faixa (luz visível, por exemplo), o cristal simplesmente não reage, o que é uma das razões pelas quais o sensor PIR ignora lanternas e faróis de carro.
Um detalhe pouco comentado fora do meio técnico: o sensor PIR não tem um único elemento sensível, e sim dois (ou mais), montados lado a lado e ligados em oposição elétrica. Parado, o ambiente entrega a mesma leitura de infravermelho aos dois elementos, e as cargas se cancelam — saída zero. Isso é o que garante que o sensor fique “quieto” mesmo num cômodo cheio de objetos quentes e parados, como uma luminária ligada ou um radiador (Adafruit Learning System, How PIRs Work, 2024).
Só quando um corpo em movimento cruza o campo de visão — intercepta primeiro um elemento, depois o outro — é que aparece uma diferença de carga entre os dois lados, positiva na entrada e negativa na saída da área sensível. É esse padrão diferencial, e não o calor isolado, que o circuito seguinte interpreta como possível movimento real.
A Lente Fresnel: Como Ela Divide o Campo de Visão em Zonas de Detecção
A lente Fresnel funciona concentrando a radiação infravermelha que chega de ângulos diferentes em feixes distintos, dividindo o campo de visão do sensor em múltiplas zonas alternadas de captação e “zona morta” entre elas — em vez de uma lente convencional única e pesada, o plástico moldado em facetas cumpre a mesma função óptica ocupando poucos milímetros de espessura. Foi essa miniaturização que tornou o sensor de presença barato o suficiente para virar item de série em qualquer alarme residencial.
Cada faceta da lente projeta um feixe estreito na direção do ambiente. Quando uma pessoa caminha, ela atravessa esses feixes um a um — entra na zona 1, sai, entra na zona 2, sai — e é exatamente essa sequência de entradas e saídas que gera o padrão de pulsos elétricos que o circuito espera ver. Uma pessoa parada dentro de uma única zona, sem cruzar para a vizinha, não produz esse padrão e pode não disparar o sensor.
O que se observa em vistoria: sensores posicionados de frente para portas ou corredores estreitos, onde a pessoa se aproxima em linha reta e cruza poucas zonas, tendem a demorar mais para disparar do que sensores posicionados de lado, cruzando o maior número possível de facetas da lente. É por isso que um técnico experiente evita instalar o sensor “de frente” para a rota mais provável de entrada.
Esse desenho em zonas também explica por que a distância de detecção varia com o ângulo: de frente para o sensor, a pessoa atravessa poucas facetas por metro percorrido; andando perpendicular ao sensor, atravessa várias — e o disparo costuma ser mais rápido nesse segundo caso.
Como o Circuito Distingue Movimento Real de Ruído Térmico
Como o circuito sabe que aquilo é uma pessoa, e não um reflexo qualquer? Depois que o elemento piroelétrico gera o sinal bruto, um circuito comparador entra em ação: ele compara a leitura de uma zona com a leitura da zona vizinha, dentro de uma janela de tempo curta, e só passa adiante o sinal se a variação for compatível com um corpo cruzando o campo de visão — descartando picos isolados, ruído elétrico ou uma única flutuação de temperatura ambiente.
Esse filtro é necessário porque o sinal bruto do cristal piroelétrico é minúsculo — na casa dos microvolts — e extremamente sensível a interferência. Antes de chegar ao comparador, o sinal passa por um estágio de amplificação e, na maioria dos modelos, por um filtro passa-faixa que corta variações muito lentas (uma parede esquentando ao sol ao longo do dia) e muito rápidas (ruído elétrico de alta frequência), deixando passar só a faixa de frequência típica de uma pessoa caminhando.
Depois do filtro, entra a temporização: o circuito só confirma o disparo se detectar um número mínimo de pulsos dentro de uma janela de tempo (geralmente frações de segundo a poucos segundos, dependendo do fabricante e do ajuste de sensibilidade). É esse contador — não um único pulso isolado — que decide se o relé interno fecha o contato e avisa a central.
Por Que o Sensor Dispara (ou Não Dispara): Falso Positivo Visto de Dentro do Circuito
Vale a pena trocar o sensor toda vez que ele dispara à toa? Quase nunca. O disparo falso, visto do lado do circuito, quase sempre nasce de um sinal que passa pelo filtro de frequência e pela janela de temporização por engano — não de um defeito físico no sensor. Correntes de ar movendo uma cortina, por exemplo, geram um padrão de variação térmica lento o bastante para escapar do filtro passa-alta, mas ainda dentro da janela de tempo que o comparador aceita como “possível pessoa”.
Sensibilidade mal ajustada agrava esse problema: no nível mais alto de fábrica, o comparador aceita variações de sinal menores como válidas, o que aumenta a taxa de acerto para movimentos sutis, mas também abre a porta para ruído. Reduzir a sensibilidade um ou dois níveis costuma resolver boa parte dos disparos por inseto, folha ou reflexo, sem comprometer a detecção de uma pessoa andando.
A solução de engenharia mais eficaz contra esse tipo de falso positivo é a dupla tecnologia: um segundo sensor, de micro-ondas, roda em paralelo ao PIR, e um circuito de lógica AND só libera o disparo quando os dois — infravermelho e micro-ondas — detectam movimento dentro da mesma janela de tempo. Como vento e variação de temperatura raramente enganam os dois sensores ao mesmo tempo, esse cruzamento reduz drasticamente o número de disparos por causa isolada.
Em teste de campo publicado pela fabricante RoomBanker, sensores PIR isolados registraram em média 27 disparos falsos por local monitorado, contra apenas 1,4 disparos falsos por local nos sensores com dupla tecnologia e lógica AND — uma redução superior a 95% (RoomBanker, RoomBanker Releases PIR + Microwave Dual-Tech Sensor, 2025).
Um padrão que se repete em manutenções: trocar um sensor PIR simples por um de dupla tecnologia, sem mexer em mais nada na instalação, costuma resolver casos de disparo falso recorrente que já haviam sobrevivido a duas ou três tentativas de reposicionamento — porque o problema nunca esteve na posição, e sim na ausência do segundo filtro eletrônico de confirmação.
Sensor de Presença Como Funciona na Integração com o Painel de Alarme

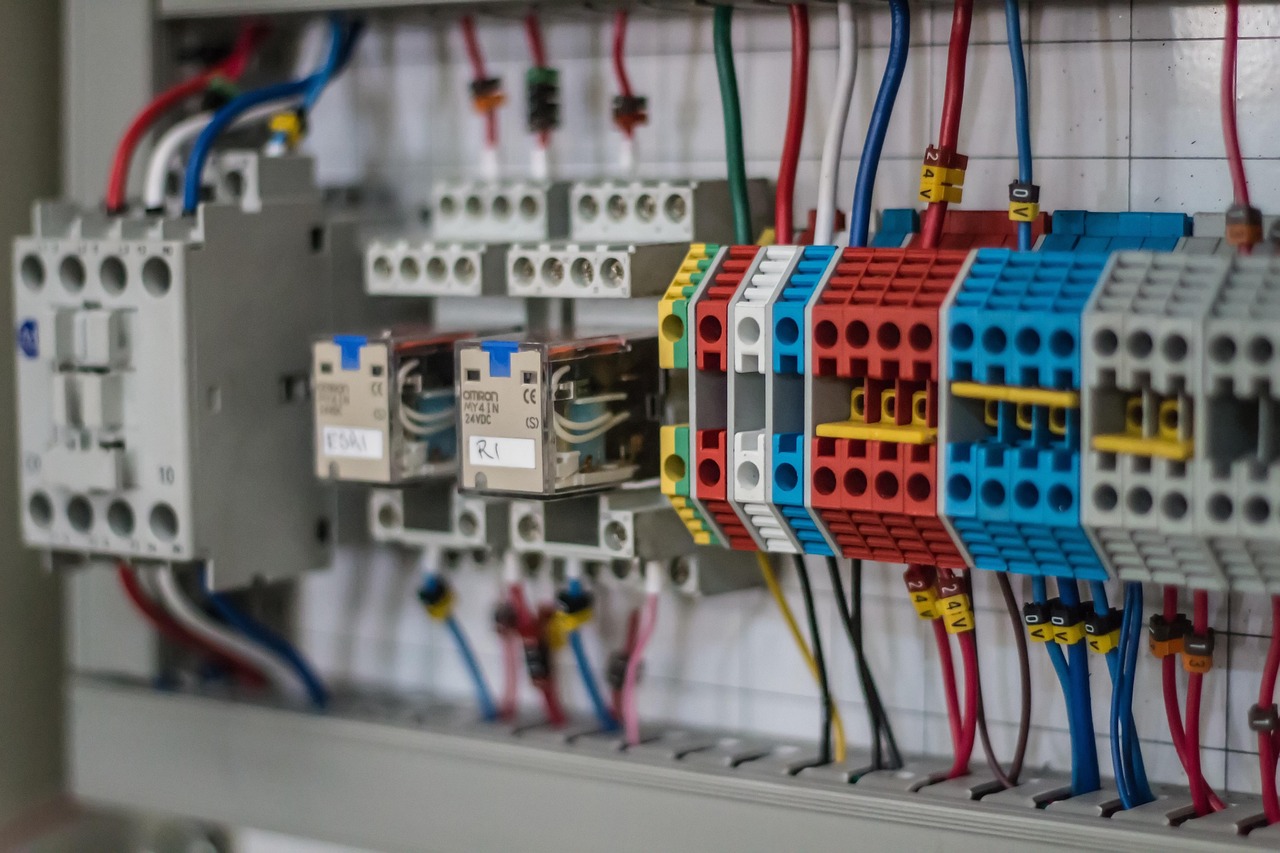

Sensor de presença como funciona junto do painel depende de um contrato elétrico simples: o sensor entrega um contato seco — normalmente fechado (NF) em repouso — que abre no instante do disparo. Em sistemas com fio, esse contato é ligado em série com os demais sensores da mesma zona: qualquer um que dispare interrompe o circuito e a central interpreta a interrupção como alarme.
Para diferenciar um disparo real de um corte acidental de fio (ou de uma tentativa de sabotagem), a maioria das instalações profissionais usa um resistor de fim de linha (EOL) no último ponto do circuito. Esse resistor mantém uma resistência de referência constante no fio: se o valor lido pela central mudar para zero (curto) ou infinito (corte), ela reconhece sabotagem em vez de simplesmente ignorar a zona (VIAWEB System, Esquema de Ligação de Sensores com Fio, 2024; Blog Projseg, Como Fazer as Ligações de um Sensor Infravermelho com Fios, 2024).
O sensor também carrega um segundo contato interno, o tamper — normalmente um microswitch que abre se alguém tentar remover a tampa do equipamento. Esse contato é ligado em paralelo aos demais sensores tamper da instalação e gera um evento de sabotagem separado do evento de movimento, mesmo com o sistema desarmado.
Em instalações sem fio, o mesmo contrato lógico existe, só que o “fio” é substituído por um pacote de rádio: o sensor transmite um código de disparo por radiofrequência para o receptor da central, junto com o status da bateria. A contrapartida é que a central perde a supervisão contínua por resistência elétrica — por isso, sensores sem fio bons monitoram e reportam a queda de bateria antes que ela comprometa a transmissão do sinal de disparo.
Perguntas Frequentes sobre Como o Sensor de Presença Funciona
Por que o sensor de presença demora para disparar às vezes?
Porque o circuito espera confirmar um número mínimo de pulsos dentro de uma janela de tempo antes de liberar o sinal — um mecanismo de temporização que evita disparo por um único pulso de ruído. Em sensores de dupla tecnologia, essa espera é um pouco maior, já que o circuito também aguarda a confirmação do sensor de micro-ondas.
O sensor de presença detecta movimento através de paredes ou vidro?
O sensor PIR comum não detecta através de paredes, porque a radiação infravermelha não atravessa material sólido opaco. Já sensores de micro-ondas puros conseguem atravessar vidro e paredes finas, o que os torna mais raros em uso doméstico isolado — geralmente aparecem combinados ao PIR, e não sozinhos.
Por que dois sensores de presença iguais reagem diferente no mesmo ambiente?
Porque o ângulo e a altura de instalação mudam quantas facetas da lente Fresnel a pessoa atravessa ao se mover, o que altera a velocidade e a confiabilidade do disparo. Um sensor de frente para a rota de entrada tende a reagir mais devagar do que um posicionado para cruzar o caminho perpendicularmente.
Trocar o sensor resolve um problema de disparo falso recorrente?
Às vezes, mas nem sempre — se a causa for o próprio elemento piroelétrico degradado, sim; se for corrente de ar, luz solar direta ou sensibilidade mal ajustada, trocar o sensor por um igual reproduz o mesmo problema. Um sensor de dupla tecnologia (PIR + micro-ondas) costuma resolver casos que resistem a duas ou três trocas do mesmo modelo.
O resistor de fim de linha é obrigatório em toda instalação com fio?
Não é uma exigência legal, mas é considerado boa prática em instalações profissionais, porque é o resistor que permite à central detectar corte de fio ou curto-circuito como tentativa de sabotagem. Sem ele, um fio cortado apenas desativa a zona silenciosamente, sem gerar nenhum alerta.
Conclusão: o Que Entender do Mecanismo do Sensor de Presença Muda na Prática
Sensor de presença como funciona, resumido, é a sequência: cristal piroelétrico capta a radiação de 8 a 14 micrômetros, a lente Fresnel divide o ambiente em zonas, o circuito compara a variação entre zonas dentro de uma janela de tempo e só então fecha o contato que avisa o painel. Cada etapa dessa cadeia é também um ponto onde a instalação pode falhar — e um ponto onde um técnico bem treinado pode corrigir sem trocar equipamento.
- O elemento piroelétrico só reage à faixa de infravermelho térmico, não à luz visível.
- A lente Fresnel transforma o campo de visão em múltiplas zonas — é o cruzamento entre zonas que gera o disparo, não o calor isolado.
- Falsos positivos nascem, na maioria das vezes, de sinais que passam pelo filtro de frequência e pela janela de tempo por engano.
- Dupla tecnologia com lógica AND reduziu disparos falsos de 27 para 1,4 por local em teste de campo (RoomBanker, 2025).
- A ligação com a central depende de contato seco, resistor de fim de linha e tamper — três elementos que decidem se a sabotagem é detectada ou não.
